杯突試驗機與萬能試驗機工作原理

作者:admin 瀏覽量: 發布時間:2020-7-6
  杯突試驗機與電子萬能試驗機工作原理總體大致相同,區別在于油源的區別,電子萬能試驗機采用電子器件控制,而杯突試驗機采用油源控制,兩者工作原理如下:

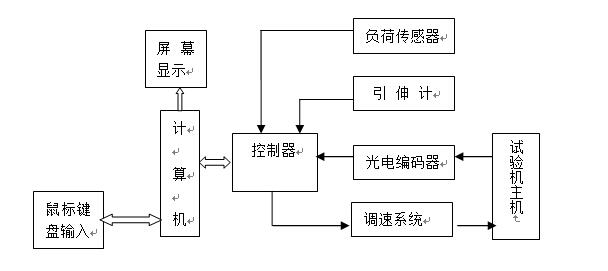

  電子萬能試驗機工作原理:由減速機構、試驗機框架、測量控制系統,試驗附具等幾部分組成。試驗機下部為底座,機座內有調速電機和圓弧同步帶減速機構,電機通過減速驅動滾珠絲杠轉動,絲杠上有傳動螺母,傳動螺母與移動梁固結在一起,絲杠轉動,移動梁就上下移動,通過調節電機的轉速就可以改變移動梁的移動速度,從而滿足試驗要求的各種素的,測力傳感器固定在移動衡量上,傳感器上連接有夾持試樣一端的夾具,夾持試樣另一端的夾具與上橫梁或臺面板聯接,移動梁上下移動即可對試樣進行拉伸或者壓縮試驗。該機帶有位移傳感器、在試驗過程中,移動梁上的負荷傳感器測定試驗力的大小,位移傳感器測量位移量,兩者的信號經過濾波放大,由A/D轉換到單片機,單片機采集處理試驗數據并顯示,同時進行過載判斷處理和保護。

  杯突試驗機工作原理:當啟動夾緊油泵時,油經換向閥、調速閥流向夾緊油缸,推動大活塞上升,使夾模 將試樣夾緊;然后啟動沖壓油泵,油經換向閥、調速閥流向 沖壓油缸,推動小活塞上升,使球形沖頭壓入試樣;當試樣在全厚度上出現穿透裂縫時,沖壓負荷下降,此時沖頭壓入試樣的深度即為試樣的杯突值,然后兩換向閥 同時換向,油泵的油流回油池,使沖頭、墊模下降,當活塞落底時結束所有操作動作,完成試樣杯突值的一次檢測。
